Forschungsteams der TU Darmstadt entwickeln zusammen mit Industriepartnern einen Antrieb für ein Hybridfahrzeug, bestehend aus zwei Elektromotoren und einem emissionsminimierten Erdgasmotor. Das Vorhaben im Rahmen des Projekts namens „DE4LoRa“ wird mit rund 6,4 Millionen vom Bundesministerium für Wirtschaft und Energie (BMWi) gefördert, das gesamte Projektvolumen beträgt rund zehn Millionen Euro. So will das BMWi die Entwicklung effizienter und umweltfreundlicher Mobilität vorantreiben.

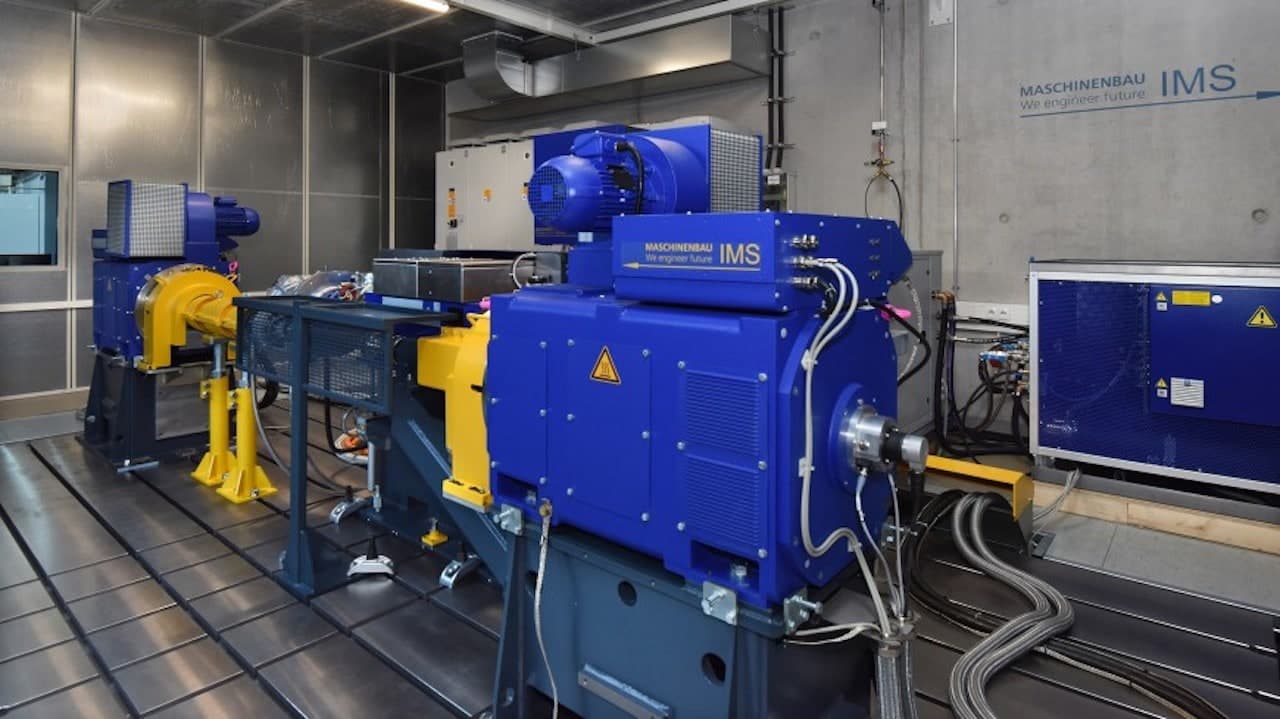

Zukünftige Fahrzeuge sollen zalltagstauglich und bezahlbar sein – dies kann mit verschiedensten Antrieben umgesetzt werden. Die TU Darmstadt forscht schon länger an neuen Lösungsansätzen und Antrieben, darunter auch das Projekt namens „DE4LoRa“. Es steht für „Doppel-E-Antrieb for Long Range“ und enthält ein prototypisches Antriebskonzept mit einem elektrischen Antrieb, der durch eine zusätzliche Hybridisierung hohe Reichweiten erreichen kann. Das neuartige Antriebskonzept soll nach erfolgreichen Prüfstandtests auch unter Realfahrbedingungen in zwei Versuchsfahrzeugen erprobt werden. Bilder vom Fahrzeug gibt es leider noch nicht, doch versprechen die Forschungsteams „ein stimmiges Gesamtkonzept mit höchster Effizienz“: „Für viele Nutzer, deren tägliche Fahrten selten 100 Kilometer überschreiten, sind Hochvolthybride eine zukunftsfähige Lösung“, sagt Professor Dr.-Ing. Stephan Rinderknecht, Spezialist für mechatronische Systeme im Maschinenbau an der TU Darmstadt und einer der Initiatoren von „DE4LoRa“. Weiter sagt er: „Sie bieten lokal emissionsfreies elektrisches Fahren auf Alltagsstrecken und gleichzeitig volle Langstreckentauglichkeit. Die technische Grundlage in Form einer neuen Referenzarchitektur entwickeln und erproben wir mit DE4LoRa.“
Entwicklung eines Neuansatzes für Hybride
Für viele Nutzer, deren tägliche Fahrten selten 100 Kilometer überschreiten, sollen Hochvolthybride eine zukunftsfähige Lösung darstellen. Hochvolthybride, wie die populären Plug-In Hybride, sind bisher vor allem im oberen Preissegment zu finden, weil die reine Erweiterung des konventionellen um einen elektrischen Antrieb die Fahrzeuge verhältnismäßig teuer macht. Als Alternative haben sich rein batterieelektrische Antriebe etabliert. Bei Verwendung sehr großer Batteriekapazitäten sind dabei auch längere Strecken möglich. Für viele Nutzungsprofile und Randbedingungen bleiben bei beiden Konzepten Potentiale einer weiteren Minimierung des gesamtökologischen Fußabdrucks offen. Hier setzt „DE4LoRa“ an: Das Antriebskonzept vereine durch die einfach gehaltene Struktur des hybriden Doppel-E-Antriebes die Ziele einer hohen Effizienz mit geringen Kosten und einer hohen Reichweite. Die Antriebe werden dabei über ein spezielles Getriebekonzept verbunden, das als sogenanntes Dedicated Range-Extender Transmission (DRT) klassiert werden kann.
Auf Basis einer Spannung von 800 Volt werde ein vollwertiger hocheffizienter elektrischer Antrieb realisiert. Dies beginne mit einem Ladevorgang, für den ein bidirektionales Ladesystem entwickelt wird, das die Ladeverluste auf ein Minimum reduzieren soll. Dabei könne auf einen voluminösen Transformator im Fahrzeug verzichtet werden, ohne dass es Abstriche bei der elektrischen Sicherheit gibt. Auch der elektrische Fahrbetrieb ist durch die Mehrgängigkeit des Antriebsstrangs und zwei baugleiche E-Maschinen für eine Minimierung der Verluste konzipiert. Hier macht man sich laut eigener Angaben zu Nutze, dass ein kleiner E-Motor, der höher ausgelastet wird, effizienter sein kann als eine große Maschine (Downsizing-Effekt).
Je nach Lastanforderung und Geschwindigkeit ergebe sich in „DE4LoRa“ die Freiheit, entweder nur eine E-Maschine (für geringere Leistungen) oder beide mit insgesamt vier unterschiedlichen Getriebeübersetzungen zu nutzen. Dabei ist der Großteil der Alltagsfahrten mit einer moderaten Batteriekapazität vollumfänglich elektrisch möglich. Da der Verbrennungsmotor über vier parallele Gänge verfügt sowie seriell hinzugeschaltet werden kann, ist das Konzept trotz – verglichen mit batterieelektrischen Fahrzeugen – geringer Batteriekapazität durch seine Hybridisierung langstreckentauglich.
Konzipierung eines reinen Erdgasmotors
Hierfür konzipieren die Forschenden einen reinen Erdgasmotor (betrieben mit Compressed Natural Gas, CNG), der sich typbedingt durch geringere Treibhausgasemissionen auszeichnet als beispielsweise ein klassischer Benzinmotor und effizienter ist als ein Dual-Fuel-CNG-Motor, der sowohl Erdgas als auch Benzin verarbeiten können muss. Durch intelligente Nutzung der beiden E-Maschinen muss der „DE4LoRa“-Gasmotor nicht allen dynamischen Veränderungen folgen und kann so öfter in hocheffizienten und schadstoffarmen Betriebsbereichen laufen – in einem sogenannten „phlegmatisierten“ Betrieb. Das spart weiteren Kraftstoff, ermöglicht einen weniger komplexen Aufbau und eine kleinere Dimensionierung, was die Kosten senkt. Bei zukünftiger Verwendung von auf regenerativer Basis hergestellten synthetischen Gasen kann der Antrieb auch auf Langstrecken CO2-neutral genutzt werden.
Die TU Darmstadt ist mit rund 2,7 Millionen Euro Fördermitteln der größte Partner des Forschungsprojekts und mit jeweils zwei Instituten des Fachbereichs Maschinenbau (Institut für Mechatronische Systeme und Institut für Verbrennungskraftmaschinen und Fahrzeugantriebe) und des Fachbereichs Elektrotechnik und Informationstechnik (Institut für Elektrische Energiewandlung und Institut für Leistungselektronik und Antriebsregelung) beteiligt. Das Management des laufenden Projektes liegt in den Händen des Verbundkoordinators Vitesco Technologies. Das Unternehmen ist zugleich einer der acht fachlichen Industriepartner. Weitere Industriepartner sind APS-technology GmbH, AVL Software and Functions GmbH, BMZ Germany GmbH, COMPREDICT GmbH, Hyundai Motor Europe Technical Center GmbH, Isar Getriebetechnik GmbH & Co. KG und Windschiegl Maschinenbau GmbH.
Quelle: TU Darmstadt
