Bis zu 550 Kilometer mit einer Batterieladung: Der rein elektrische ID.3 von Volkswagen will bei Interessenten unter anderem mit großen Reichweiten punkten. Er ist das erste Modell einer Baureihe von Fahrzeugen auf Basis des modularen E-Antriebs-Baukastens (MEB). Dank der Schnellladefähigkeit lässt sich der ID.3 mit 100 kW Ladeleistung innerhalb von 30 Minuten um rund 290 Kilometer Reichweite (WLTP) nachladen. Möglich macht dies das Herzstück des E-Fahrzeugs: die Batterie.

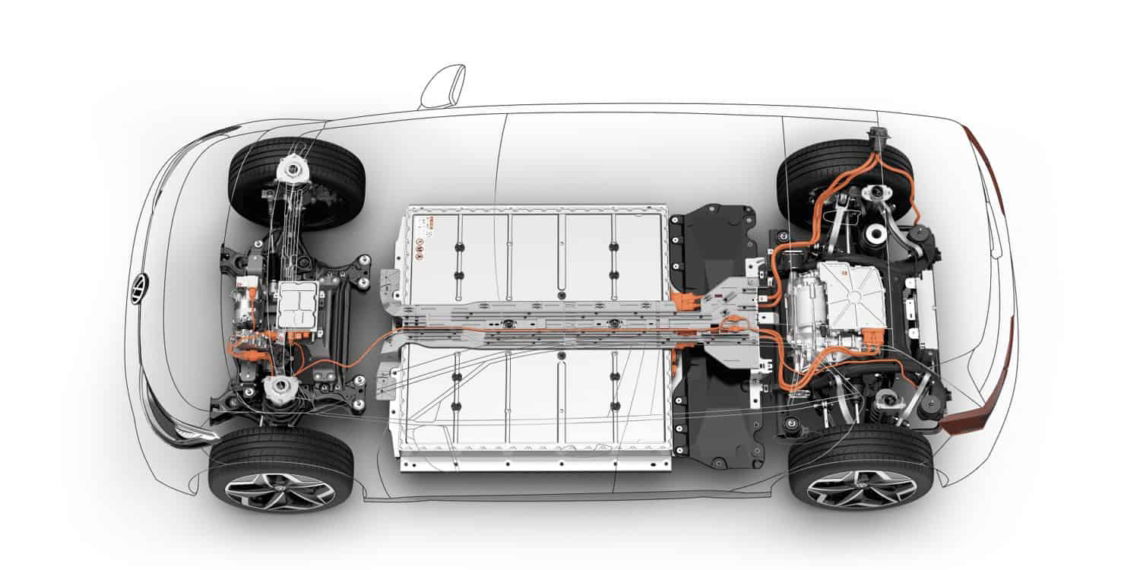

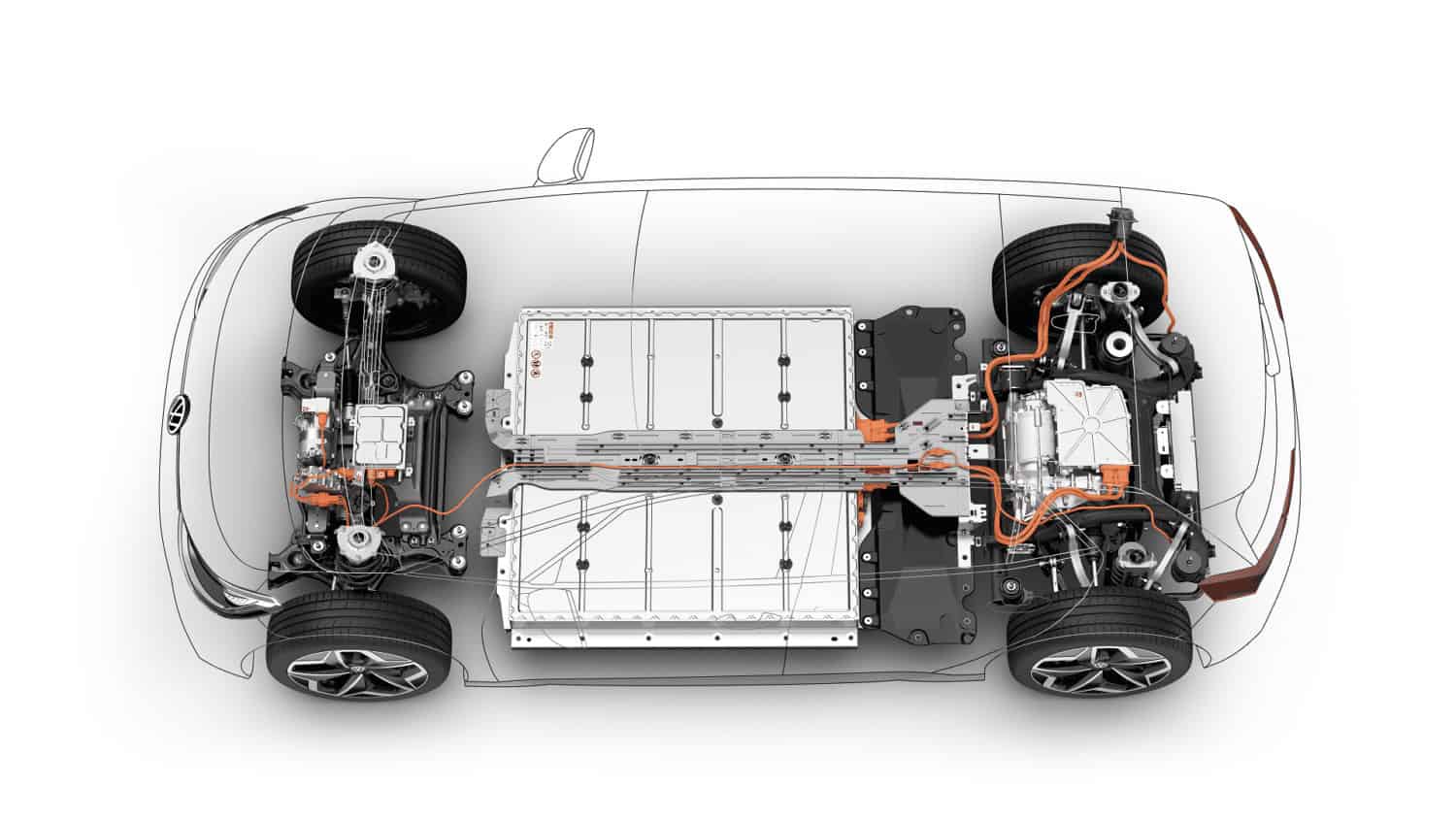

Im neuen ID.3 wird ein Hochvolt-Batteriesystem verbaut, das äußerlich einer Tafel Schokolade ähnelt. Im Inneren des Systems werden bis zu zwölf Batteriemodule verbaut und miteinander verschaltet. Das Braunschweiger Werk der Volkswagen Group Components fertigt künftig bis zu 500.000 dieser Energiespeicher im Jahr. Doch wie funktioniert ein solches Batteriesystem?

Der Aufbau einer Batterie: Zelle – Modul – System

Für das Hochvolt-Batteriesystem werden Lithium-Ionen-Zellen genutzt, wie sie auch in Mobiltelefonen oder Notebooks eingebaut sind. Eine einzelne Batteriezelle ist die kleinste Einheit im Batteriesystem. Sie kann Energie speichern und wieder abgeben. 24 dieser Zellen werden derzeit in einem Batteriemodul gekoppelt. Die Anzahl der Module, die dann zu einem Batteriesystem zusammengesetzt werden, ist variabel.

Dieser modulare Aufbau ermöglicht maximale Flexibilität: Je höher die vom Kunden gewünschte Reichweite, desto mehr Module werden im Batteriesystem verbaut. Die grundlegende Struktur aber bleibt stets gleich. Für den ID.3 werden bis zu zwölf Module über Hochvoltverbinder zu einem Batteriesystem zusammengefügt. Bis zu 408 Volt Spannung liegen dabei im System an – deutlich mehr als an der heimischen Steckdose, die nur 230 Volt liefert.

Volkswagen

Eine Leistungselektronik steuert den Hochvolt-Energiefluss zwischen der Batterie und dem E-Motor und wandelt dabei den in der Batterie gespeicherten Gleichstrom (DC) in Wechselstrom (AC) für den Traktionsmotor um. Gleichzeitig wird das 12-Volt-Gleichstrom-Bordnetz mit Hilfe eines DC/DC-Wandlers mit Niederspannung versorgt. Aufgeladen wird die Batterie im normalen Wechselstromnetz mit einer maximalen Ladeleistung von 11 kW und im Gleichstromnetz mit bis zu 125 kW.

Zentrale Verteilstelle für die Energie

Der MEB schöpft die technischen Möglichkeiten der Elektromobilität voll aus. Das E-Fahrzeug kann praktisch um die Batterie herum entwickelt werden, sodass für den Energiespeicher ausreichend Platz zur Verfügung steht. Durch diesen konstruktiven Ansatz ergeben sich zahlreiche Vorteile für die Positionierung der Antriebskomponenten und Zusatzaggregate. Die flache Bauweise und Anordnung der Batterie im Fahrzeugunterboden ermöglicht zudem einen großzügigen Fahrzeuginnenraum zwischen den Achsen.

Das Aluminium-Batteriegehäuse mit integriertem Crashrahmen schützt die Batterie und sorgt für optimale Stabilität sowie eine erhebliche Gewichtseinsparung. Die Aerodynamik im Fahrzeugunterboden optimiert der solide, ebenfalls aus Aluminium konstruierte Auffahrschutz des Batteriesystems.

Neues Zentrum für Batteriekompetenz

Im Werk der Volkswagen Group Components in Braunschweig, wo bereits seit 2013 Batteriesysteme für E-Fahrzeuge in Serie produziert werden, fand auch die Entwicklung des gesamten MEB-Batteriesystems inklusive der Hard- und Software statt. Auf einer Fläche von ungefähr neun Fußballfeldern ist ein Neubau mit moderner Anlagen- und Produktionstechnik entstanden. Bis zu 500.000 Batteriesysteme sollen im Braunschweiger Werk der Volkswagen Group Components künftig pro Jahr gefertigt werden.

Quelle: Volkswagen – Pressemitteilung vom 05.12.2019
