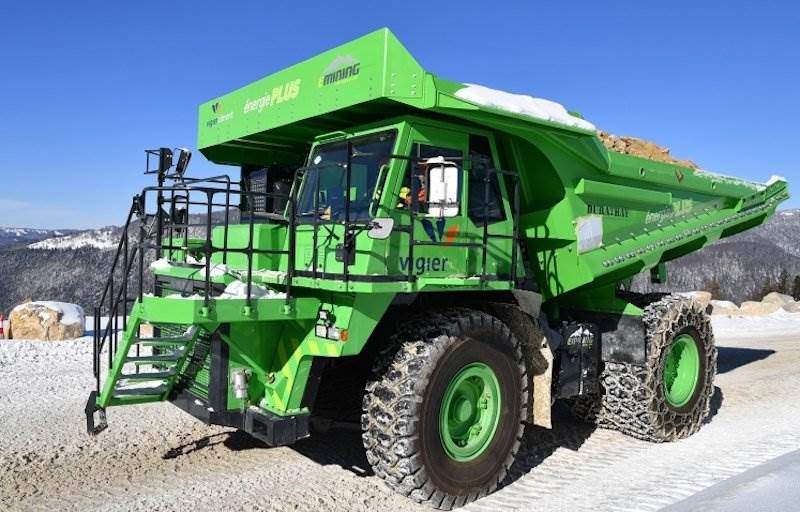

Der Muldenkipper eDumper ist das größte Elektrofahrzeug der Welt und steht seit wenigen Tagen in einem Steinbruch in Péry im Berner Jura in der Schweiz im Einsatz. Zusammen mit Industriepartnern haben die Berner Fachhochschule BFH, die NTB Interstaatliche Hochschule für Technik Buchs und die Empa den umweltfreundlichen Laster entwickelt.
Das größte Elektroauto der Welt mit 58 Tonnen Leergewicht und 65 Tonnen Zuladung wurde am 20. April in Anwesenheit von zahlreichen Vertretern aus Wirtschaft und Politik auf den Namen Lynx (deutsch: Luchs) getauft. Der in den vergangenen 18 Monaten konzipierte Elektromuldenkipper ist ein Beispiel für erfolgreiche angewandte Forschung in der Schweiz.
Die interdisziplinäre Zusammenarbeit sorgt für gleich drei Weltrekorde: Der eDumper ist das größte und stärkste batteriebetriebene Elektro-Radfahrzeug der Welt. Dazu wurde ihm die größte je für ein Elektrofahrzeug hergestellte Batterie eingebaut, die mit 4,5 Tonnen so schwer wie zwei komplette PKW ist. Noch nie hat zudem ein vergleichbares Fahrzeug eine derart große Menge an CO2 einsparen können. Der eDumper wird über die nächsten zehn Jahre jährlich über 300.000 Tonnen Material transportieren und dabei nach vorläufigen Berechnungen bis zu 1300 Tonnen CO2 und 500.000 Liter Diesel einsparen.
Wer bremst, gewinnt!
Der eDumper wird Kalk- und Mergelgesteine aus einem höher gelegenen Abbaugebiet in eine tiefer gelegene Verarbeitungsanlage transportieren. Bei der voll beladenen Talfahrt werden die Batterien mittels Rekuperation der Bremsenergie aufgeladen. Der so erzeugte Strom reicht nach vorläufigen Berechnungen für die unbeladene Rückfahrt bergauf ins Abbaugebiet weitgehend aus. Er wäre damit ein Null-Energie-Fahrzeug. Wie die Energiebilanz des eDumpers genau ausfällt, sollen Untersuchungen im Alltagsbetrieb während der nächsten Monate zeigen.
Vom Dieselmotor zum Elektroantrieb
Der umweltfreundliche eDumper wurde auf Basis eines Diesel-betriebenen Muldenkippers des Typs Komatsu HD 605-7 komplett neu aufgebaut. Um den Elektroantrieb optimal zu dimensionieren, haben Forschende der Berner Fachhochschule am Institut für Energie- und Mobilitätsforschung das herkömmliche Modell mit vielerlei Sensoren bestückt, damit zahlreiche Messdaten gewonnen werden konnten. Unter anderem das nötige Drehmoment an der Kardanwelle sowie die Leistungsabgabe des Motors zusammen mit dem jeweiligen Fahrzustand und den GPS-Daten des Fahrzeugs gemessen.
Das BFH-Zentrum Energiespeicherung befasste sich daraufhin mit der Evaluation geeigneter Batteriezellen und der Kühlung eines Batteriemoduls. So wurden die passenden Li-Ionen-Zellen herausgesucht und eines der mit den ausgewählten Batteriezellen konfektionierten Batteriemodule in einer speziellen, in einem Schiffscontainer untergebrachten Testanlage, geprüft.
Um die Langlebigkeit und Robustheit der Technik zu gewährleisten, wurden von der NTB Interstaatlichen Hochschule für Technik Buchs Erschütterungen des Diesel-Muldenkippers im realen Einsatz und die Wärmeabgabe der Batteriezellen des künftigen eDumpers untersucht. Das NTB-Forscherteam konzipierte auch das Thermomanagement für das Batteriepaket, berechnete die nötige Stärke der Batteriehalterung und die Auslegung der Schweissnähte. Ihm obliegt auch die Überwachung der eDumper-Batterie im realen Einsatz.
Damit die Brandsicherheit einer derart großen Batteriezelle gewährleistet ist, untersuchten Empa-Forscher schließlich das Verhalten der verwendeten Lithium-Ionen-Zellen im Falle eines Kurzschlusses oder einer mechanischen Beschädigung. Der eDumper ist nun so konstruiert, dass eine „durchgehende“ Zelle keine Nachbarzellen in Mitleidenschaft ziehen kann.
Industriepartner aus der Schweiz
Nicht nur die Konzeption des eDumper geschah in der Schweiz, auch die schließlich verbauten Komponenten stammen zum Teil von schweizerischen mittelständischen Unternehmen. Der eigentliche Umbau erfolgte bei der Kuhn Schweiz AG in Lommis (TG) und Heimberg (BE). Sowohl der Synchron-Antriebsmotor (Oswald Motoren GmbH), Getriebe (Puls Getriebe GmbH), Batterien (Lithium Storage GmbH) und Inverter (Aradex AG) sind allesamt Spezialanfertigungen auf der Basis industrieller Produkte der neuesten Generation. Sie wurden im September/Oktober 2017 in das leere Chassis des Komatsu HD 605-7 eingebaut.
Die Hydropumpen für Lamellen-Bremsanlage, Kippantrieb, Servounterstützung, Vorspannung der Hilfsbremsanlage werden von einem weiteren Elektromotor mit 200 kW Leistung aus dem Berner Oberland (Brienzer Motoren AG) angetrieben. Der 600 kWh grosse Stromspeicher, bestehend aus 4 Blöcken, findet seinen Platz im Motorenraum und anstelle des Dieseltanks. Gefördert wird das Projekt vom Bundesamt für Energie (BFE).
Quelle: Empa – Pressemeldung vom 20.04.2018
