Das Zentrum für Digitalisierte Batteriezellenproduktion des Fraunhofer-Instituts für Produktionstechnik und Automatisierung (IPA) baut zusammen mit seinen Partnern ein virtuelles Produktionssystem für die Fertigung von Batteriezellen auf. Damit können Optimierungsansätze vor der Umsetzung in den realen Prozessen und Anlagen erprobt werden.
Wer ein Elektroauto fährt, muss sich auf die Batterie verlassen können. Um deren Qualität zu gewährleisten, sind bei der Fertigung erhebliche Anstrengungen nötig. Denn in jeder der vielen Batteriezellen stecken hauchdünne Elektroden, die sehr empfindlich sind. Eine hochautomatisierte Fertigung könnte die Fehler noch während der Produktion erkennen und gegensteuern.
Ein Projekt mehrerer Forschungsinstitute beschäftigt sich mit den Voraussetzungen einer solchen Zukunftsfabrik. Beteiligt sind unter Federführung des Fraunhofer IPA das Institut für Werkzeugmaschinen und Fertigungstechnik (IWF) der Technischen Universität Braunschweig, das wbk Institut für Produktionstechnik (Karlsruher Institut für Technologie) und das Zentrum für Sonnenenergie- und Wasserstoff- Forschung Baden-Württemberg (ZSW). Die Aufgabe ist komplex. Fast jedes Schlagwort, das mit einer modernen Fertigung verknüpft wird, spielt dabei eine Rolle, ob Industrie 4.0, Künstliche Intelligenz oder Digitaler Zwilling.
Das Konzept einer prozessübergreifenden Produktionssteuerung soll entwickelt, auf virtueller Ebene getestet und prototypisch implementiert werden. Dazu müssen Realanlagen und Simulationsmodelle an eine IoT-Plattform angebunden werden. Im Projekt werden dazu die IoT-Plattform des Fraunhofer-Spin-offs Virtual Fort Knox (VFK) sowie zwei Eigenentwicklungen des Fraunhofer IPA eingesetzt: die Kommunikations-Middleware Manufacturing Service Bus (MSB) und der Konnektor zur Maschinenanbindung StationConnector.

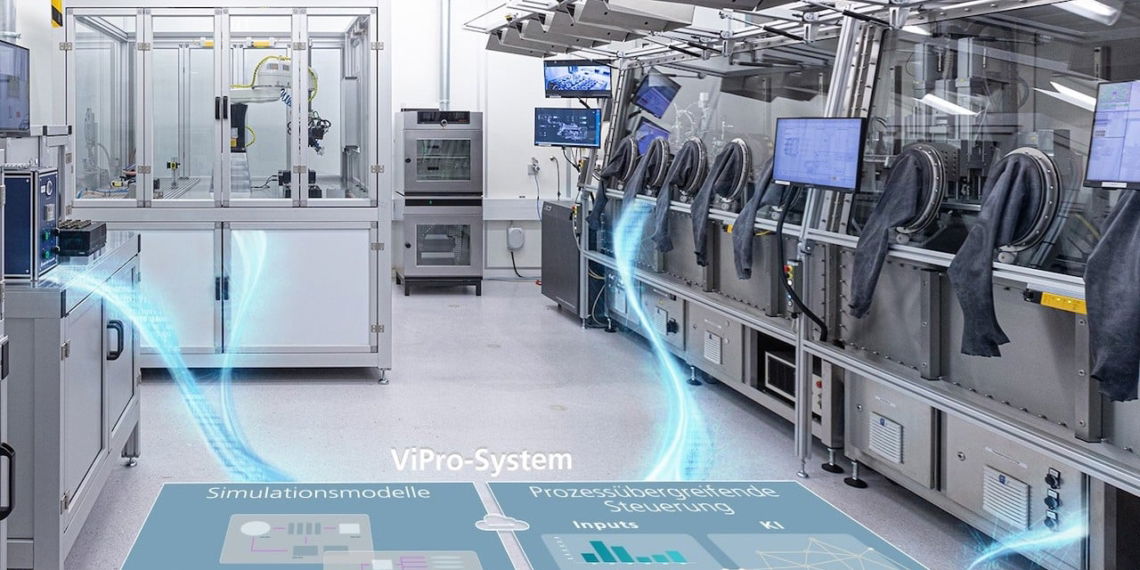

Virtuelles Produktionssystem für die Batteriezellenproduktion
Die Experten, die sich an dem Projekt beteiligen, entwickeln zunächst für jeden betrachteten Arbeitsschritt ein Simulationsmodell, das diesen Vorgang exakt nachbildet. Die betrachteten Prozessschritte sind die Elektrodenbeschichtung (ZSW), die Zellassemblierung (wbk), die Elektrolytbefüllung (IWF) sowie die Formierung (IPA). Anschließend führen sie die verschiedenen Einzelmodelle auf der übergeordneten digitalen Plattform, dem ViPro-System, zusammen. So besitzen sie ein virtuelles Bild der gesamten Fertigung. Das klingt einfach, sei aber nur schwer zu verwirklichen, so das Fraunhofer IPA in einer aktuellen Mitteilung. Im Wege stehen etwa unterschiedliche Steuerungsprotokolle der Maschinen, die es zu übersetzen gilt, oder unterschiedliche Modellschnittstellen.
Im Rahmen des virtuellen Produktionssystems haben die Experten eine generelle, semantische Beschreibung der Modelle sowie spezifische Konzepte und Implementierungen für die Einzelmodelle erstellt.
Für die Kommunikation innerhalb des ViPro-Systems ist die VFK-Plattform zur Vernetzung der Standorte und Einzelkomponenten instanziiert worden. Zudem wurde die Kommunikationslösung der Anlagen auf Basis der Anforderungen an Kommunikation und Schnittstellen spezifiziert.
Für das Datenmanagement entwickelte das Fraunhofer IPA innerhalb des ViPro-Systems die Datenbanklösung Semantic Database Query Engine, die eine Kombination der Modelle ermöglicht aus Zeitreihendatenbank, z.B. für Sensordaten, und Graphdatenbank, z.B. für vernetzte Daten. Die Kommunikationsstruktur und Schnittstellen zwischen den Einzelkomponenten wurden entwickelt, in der Plattform implementiert und erfolgreich getestet. Das Kommunikationsverhalten mit den Anlagen testeten und validierten dafür entwickelte und eingesetzte Emulatoren.
Die Konzeptionierung der übergreifenden Systemarchitektur mit den Elementen der prozessübergreifenden Produktionssteuerung sowie des intelligenten Betriebsleitsystems erfolgte auf Basis einer Anforderungsanalyse. Die zur Implementierung der prozessübergreifenden Produktionssteuerung notwendigen modellübergreifenden Parameter wurden ausgehend von einer Parameterliste und der Input-Output-Beziehung der Modelle festgelegt.
Realitätsnahe und risikoarme Optimierung im virtuellen Produktionssystem
Das virtuelle Produktionssystem, das so entsteht, hat mehrere Vorteile. Vor allem dient es der Steuerung und Optimierung der gesamten Fertigung. Als Digitaler Zwilling der physischen Maschinen sammelt es in Echtzeit die Daten der zahlreichen Sensoren und Schaltstellen. Registrieren die Fühler eine Abweichung von der Norm, muss das Bauteil nicht unbedingt ausgemustert werden. Der Fehler lässt sich möglicherweise in den nächsten Arbeitsschritten mit veränderten Einstellungen ausgleichen. Das gelingt allerdings nur mit Künstlicher Intelligenz, denn die Datenfülle ist einfach zu groß. „Eher tausend als hundert“ Parameter gilt es zu berücksichtigen, wie der Projektleiter Julian Grimm vom Fraunhofer IPA sagt. Das System müsse selbst lernen, welche Konstellationen zum besten Ergebnis führen. So könne das virtuelle Produktionssystem auch dazu beitragen, die Anlage zu optimieren.
Das Projekt Virtuelle Produktionssysteme in der Batteriezellfertigung zur prozessübergreifenden Produktionssteuerung, kurz ViPro, wird zwar für Batteriezellen entwickelt, doch es kann auch anderen Branchen dienen, wenn es entsprechend abgewandelt wird. Das Projekt läuft noch bis in den Herbst 2023 und wird vom Bundesministerium für Bildung und Forschung (BMBF) im Rahmen des Dachkonzepts Forschungsfabrik Batterie im Batterie-Cluster InZePro mit 2,2 Millionen Euro gefördert.
Quelle: Fraunhofer IPA – Pressemitteilung vom 12.07.2022
